Effective Stiffness of different Machine Elements

Stiffness Definitions

Axial Stiffness: Resistance to elongation or compression along a component's length.

Bending Stiffness: Resistance to flexing or angular deflection under transverse loads.

Torsional Stiffness: Resistance to twisting deformation under torque.

Basic definition for Stiffness

EXAMPLE

Displacement, [m] from a Force, F [N]

Equivalent (or effective) Stiffness, [N/m]

Symbol for Linear Stiffness

Equivalent-Stiffness-Spring-A

Equivalent-Stiffness-Torque Spring

Spring Combinations

EXAMPLE

Displacement, [m] from Force, F [N]

Equivalent Stiffness, [N/m]

2x Springs in Series

Equivalent-Stiffness-SpringinSeries-43

n Springs in Series

Equivalent-Stiffness-n-SpringSeries

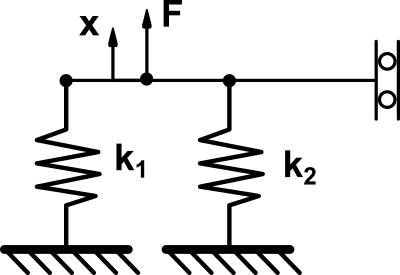

2x Springs in Parallel

Equivalent-Stiffness-Springi-Parallel

n Springs in Parallel

Equivalent-Stiffness-n-SpringsParallel

Springs in Parallel - appear to Springs in Series

TIP

In this case, it is not obvious whether the springs are in series or parallel.

A convenient method to determine whether the springs are in series or parallel is to assume one spring to be infinitely stiff. Then if the force application point doesn’t move, the system is in parallel. These springs are therefore in parallel.

Springs in Parallel with Offset Loading

Springs in Parallel, Offset Loading



---------- or ----------





---------- or ----------





Equivalent-Stiffness-Springi-Overhang-Parallel

Series and Parallel Spring Combinations

Equivalent-Stiffness-2Paralleland1Series

Inclined Springs

Equivalent-Stiffness-InclindedSpring

Equivalent-Stiffness-InclindedSpring-B

Stiffness Equivalence - Levers

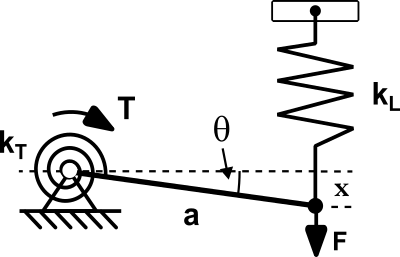

Equivalent Linear Stiffness at a distance from a pivot of a Torsional Spring

Equivalent-StiffnessLinear-Torsional-D

Small Displacements.



---------- or -----------

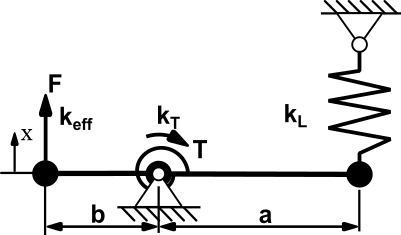

Equivalent Stiffness with different Lever typesEquivalent-Stiffness Linear Bell-Crank

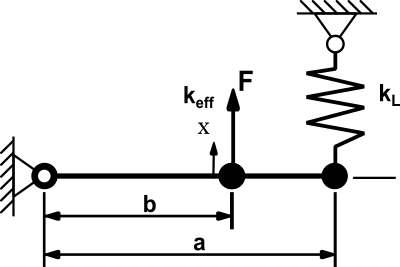

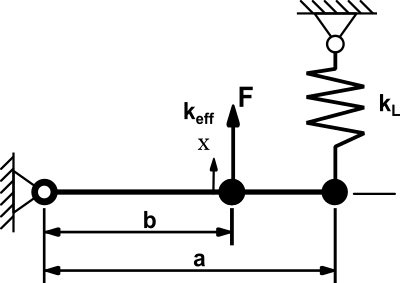

From above, imagine a Torque Spring at the Pivot:

Equivalent-Stiffness Linear Bell-Crank-B
Equivalent-Stiffness Linear Bell-Crank-C

Stiffness of Rod, Shaft, and Beam Elements

EXAMPLE

Maximum Displacement [m] from F [N]

Equivalent Stiffness [N/m]

Rod in TensionEquivalent-Stiffness-AxiallyLoadedBar

Spiral Torsion Spring

Equivalent-Stiffness-Torque Spring

Shaft in Torsion

Equivalent-Stiffness-TorsionBar-B

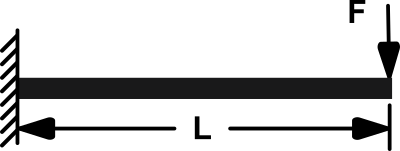

Cantilevered Beam :

Concentrated load at free-end; beam has no mass

Equivalent-Stiffness-Cantilever-A

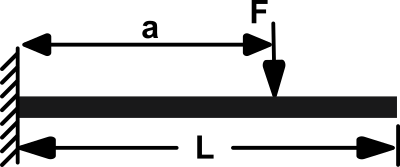

Cantilevered Beam : Intermediate Load

Concentrated load at distance from fixed-end; beam has no mass

Equivalent-Stiffness-Cantilever-IntermediateLoad

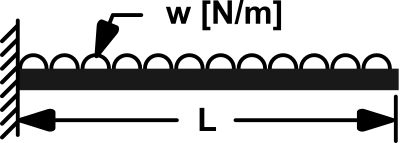

Cantilevered Beam: Distributed Load (UDL)

Distributed load uniformly along beam; or beam has uniform mass

Equivalent-Stiffness-Cantilever-UDL-A

Cantilevered Beam: Moment at End

Equivalent-Stiffness-Cantilever-Moment at End



----------

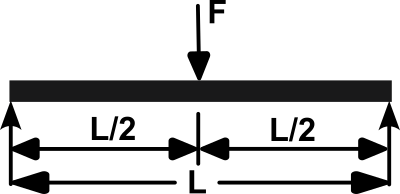

Simply-Supported Beam :

Concentrated load at mid-span; beam mass no mass.

Equivalent-Stiffness-SimplySupported-CentralLoad

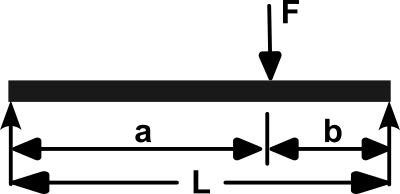

Simply-Supported Beam :

Concentrated load with off-center load; beam mass no mass.

Equivalent-Stiffness-SimplySupported-EccentricLoad

-------------------

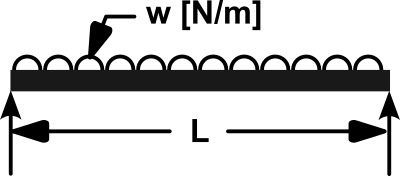

Simply-Supported Beam :

Uniformly Distributed Load

Equivalent-Stiffness-SimplySupported-UDL-A

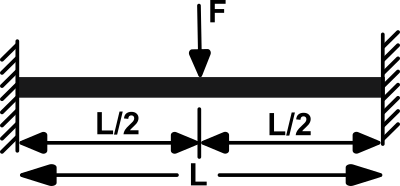

Fixed Beam :

Load at mid-span

Equivalent-Stiffness-FixedBeam-CentralLoad-A

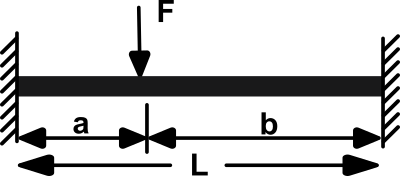

Fixed Beam :

Eccentric Load

Equivalent-Stiffness-FixedBeam-EccentricLoad-A

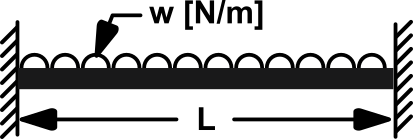

Fixed Beam :

Uniformly Distributed Load

Equivalent-Stiffness-FixedBeam-UDL-A

Simply Supported Beam: overhung load

Equivalent-Stiffness-SimplySupported-load at overhang

Cantilever Beam: Propped, Overhung load

Equivalent-Stiffness-FixedBeam-Overhung-Load

Shear Frame, Fixed Base

Equivalent-Stiffness-Spring-Frame-RigidBase

Shear Frame, Pinned Base

Equivalent-Stiffness-Spring-Frame-PinnedBase
